人造石热膨胀系数大，耐碱腐蚀差，是人造石项目发生较多问题的根源。湿贴后粘结材料中的碱性水对人造石造成腐蚀，会引起鼓包、变色严重时产生开裂。为此，爱迪发明AD-8011S人造石材防水背胶，隔绝碱性水，预防人造石材病变的发生。
用途
对岗石、石英石等人造石材粘结面处理；
对强度较低的人造石材，粘贴增强背网。
特点
耐久：耐碱性水、耐老化性能高；
环保：不含甲醛等有害物质。
性能指标（执行标准：CSBZ 007-2017）
检验项目 | 性能指标 | 检验结果 |
粉体外观 | 应均匀一致，不应有结块 | 均匀、无结块 |
液体外观 | 经搅拌后应呈均匀状态，不应有块状沉淀 | 均匀、无沉淀 |
拉伸粘结强度（标准养护）,MPa | ≥1.0 | 2.1 |
拉伸粘结强度（碱水处理）,MPa | ≥1.0 | 1.5 |
抗渗性 | 500mm水柱24h无渗漏 | 无渗漏 |
包装
大组：800kg/组（液体200kg，粉体600kg）；
小组：80kg/组（液体20kg，粉体60kg）；
液体采用塑料桶包装：200kg/桶、20kg/桶；
粉体采用复合袋包装：20kg/袋。
配比
液体 : 粉体 = 1 : 3（重量比）
用量
厚度0.8mm，0.9kg/㎡。
使用方法

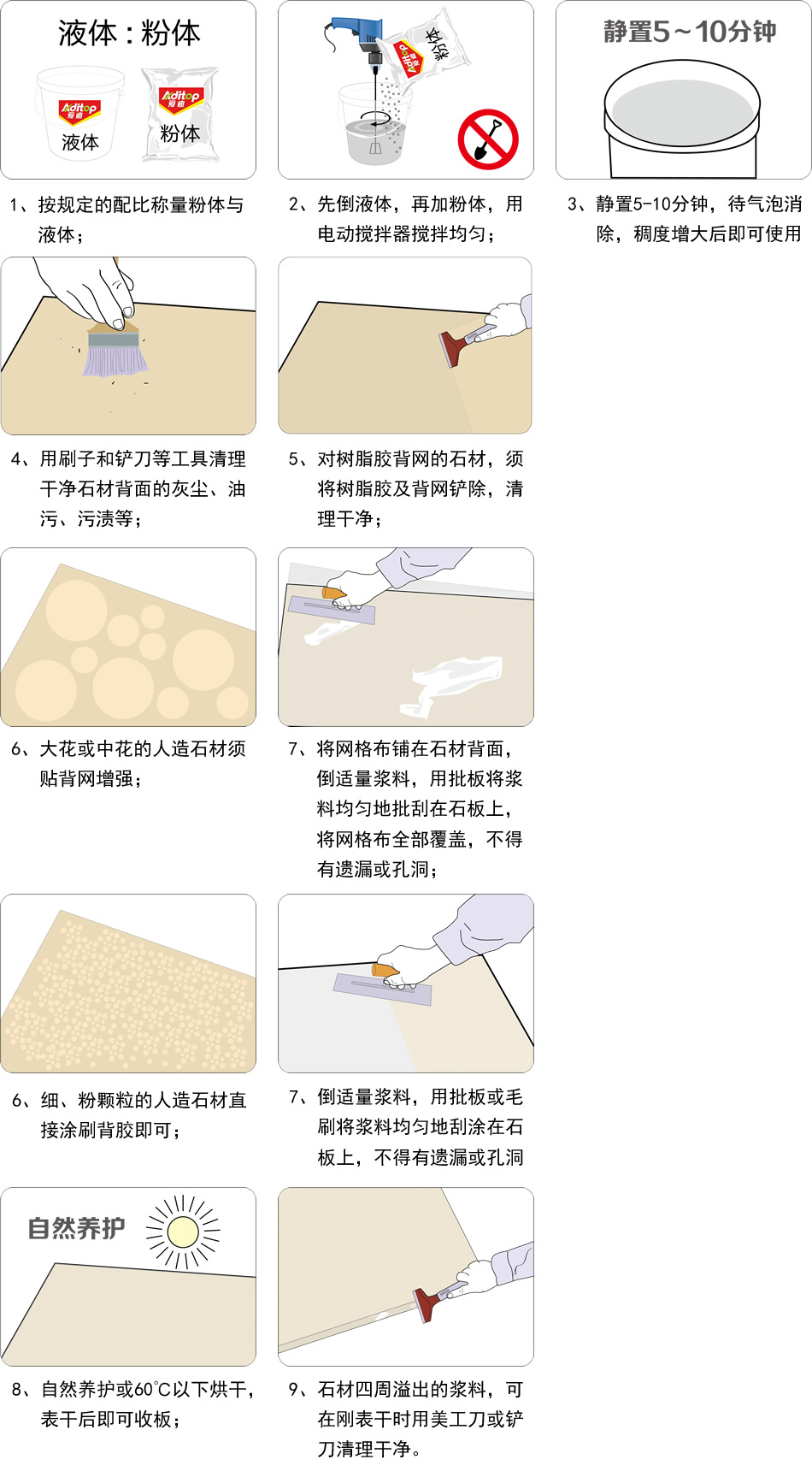

漫画演示
视频演示
注意事项
1、养护期内禁止踩踏、敲击和碰撞，禁止用尖锐物体破坏背胶；
2、拌好的浆料应控制在1小时内用完，施工现场环境温度应控制在5～35℃；
3、严格按规定的配比，搅拌均匀，施工时不应添加其它材料和外加剂；
4、每次施工完，可用清水冲洗工具及搅拌头；
5、粘结剂、背胶、防水类产品碱性小于水泥，对皮肤影响较小，若不慎落入眼中，可用清水冲洗。
