无机人造石毛细孔多、吸水率大，易发生病变，传统无机石粘贴采用半干法工艺边找平边粘贴；半干水泥砂浆水汽大，无机人造石粘贴后易吸收较多水份，出现翘曲变形和空鼓；如果在石材粘结面涂刷普通防护材料处理，则会大幅降低与水泥基胶粘剂间的相容性，也将大概率引起空鼓破坏，严重影响了无机人造石的普及应用。为提升无机人造石粘结面防水性能，提高无机人造石与胶粘剂间粘结强度，爱迪研发了AD-8027无机人造石材防水背胶，用于无机人造石粘结面处理后，可阻挡水汽从粘结面渗入人造石，预防无机人造石材病变发生。
用途
用于水磨石等无机人造石材粘结面防水增强；
用于岗石、石英石等有机人造石材粘结面进行防水增强；
对强度较低的人造石材进行粘贴增强背网。
特点
强度高：比普通背胶粘结强度提升一倍以上；
防水：涂层致密，阻挡基层水分渗入；
快干：干燥速度快，省时省力；
环保：不含甲醛等有害物质。
用量
1、 普通涂刷：厚度0.3mm，用量0.45kg/㎡；
2、 粘贴背网：厚度0.6mm，用量0.85kg/㎡。
（不同基面、不同刮涂方法使用时，用量存在一定差异）
性能指标（执行标准：Q/0117001029C005-2022）
检验项目 | 性能指标 | 检验结果 |
粉体外观 | 应均匀一致，不应有结块 | 均匀、无结块 |
液体外观 | 经搅拌后应呈均匀状态，不应有块状沉淀 | 均匀、无沉淀 |
拉伸粘结强度（标准养护），MPa | ≥2.0 | 3.2 |
拉伸粘结强度（碱水处理），MPa | ≥2.0 | 3.0 |
抗渗性 | 500mm水柱24h无渗漏 | 无渗漏 |
储运与包装
1、 运输：本品为非危险品，运输时应避免雨淋和撞跌破坏包装；
2、 贮存：应贮存在阴凉干燥的仓库内，忌长期暴露在空气中，严禁与水接触，产品包装打开后应尽快用完；
3、 保质期：6个月；
4、 包装：30kg/组（液体10kg+粉体20kg）；
液体采用物料桶包装：10kg/桶（A组份0.8kg/瓶、B组份4.6kg/袋×2袋）；
粉体采用复合袋包装：20kg/袋。
配比
液体 ：粉体 =1 ：2（重量比）

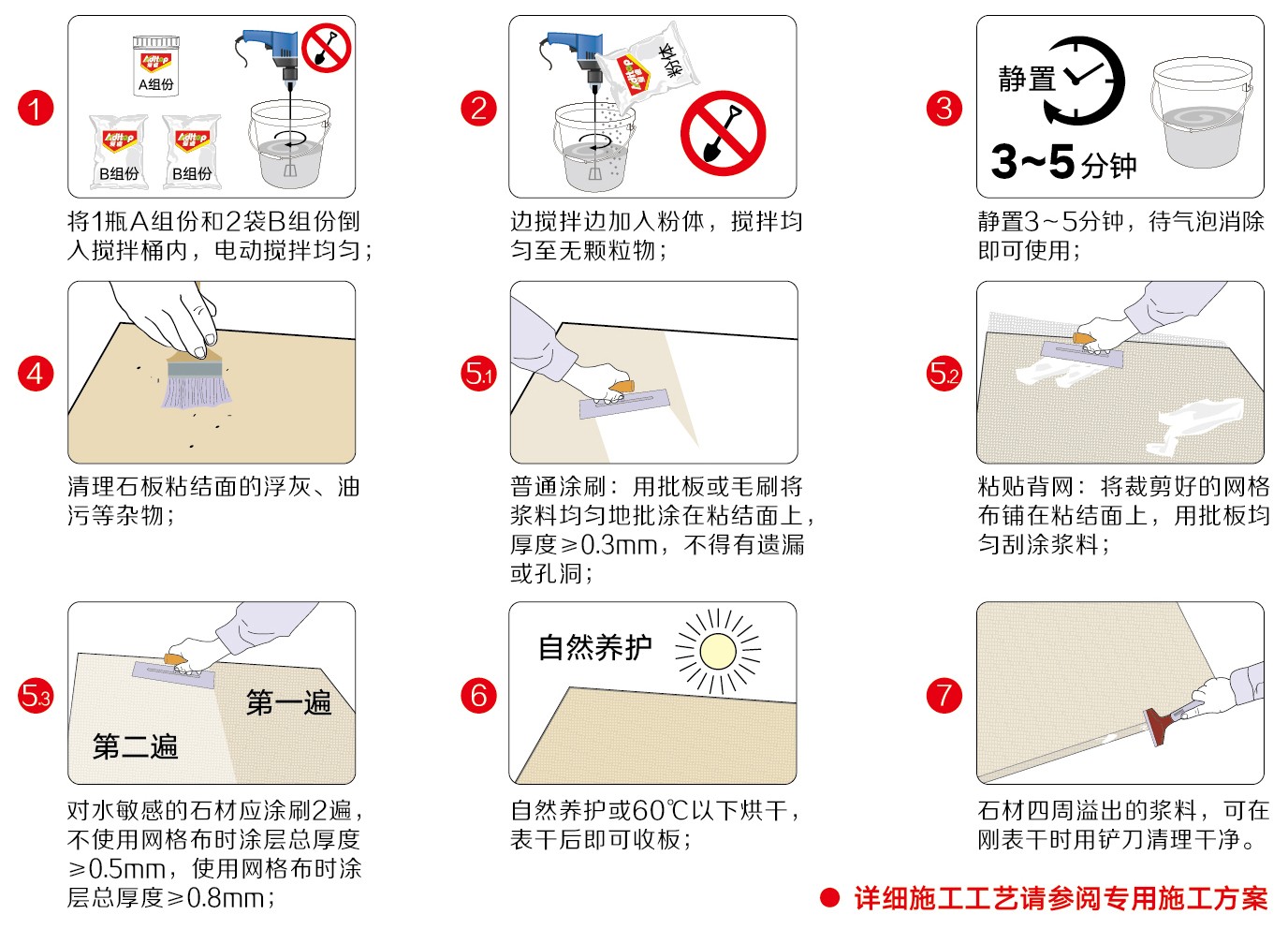

使用方法
1、将1瓶A组份和2袋B组份倒入搅拌桶内，电动搅拌均匀；
2、边搅拌边加入粉体，搅拌均匀至无颗粒物；
3、静置3～5分钟，待气泡消除即可使用；
4、清理石板粘结面的浮灰、油污等杂物；
5.1、普通涂刷：用批板或毛刷将浆料均匀地批涂在粘结面上，厚度≥0.3mm，不得有遗漏或孔洞；
5.2、粘贴背网：将裁剪好的网格布铺在粘结面上，用批板均匀刮涂浆料；
5.3、对水敏感的石材应涂刷2遍，不使用网格布时涂层总厚度≥0.5mm，使用网格布时涂层总厚度≥0.8mm；
6、自然养护或60°C以下烘干，表干后即可收板；
7、石材四周溢出的浆料，可在刚表干时用铲刀清理干净。
注意事项
1、因人造石种类多、性能差异大，客户选用本品时应根据石材特性先做样品测试，确认符合要求后，再进行大规模应用；
2、石材的粘结面在粘贴前，不应使用影响粘结强度的防护剂做防护处理，否则易引起空鼓脱落；
3、在背胶层还未充分干透前应避免淋雨，以免影响背胶成膜后的性能，同时也要避免用尖锐的器具破坏背胶层；
4、严格按规定的配比，电动搅拌，施工时不应添加其它材料和外加剂；
5、运输：运输应避免雨淋和撞跌破坏包装；
6、贮存：应贮存在阴凉干燥的仓库内，忌长期暴露在空气中，严禁与水接触，保质期6个月，产品包装打开后应尽快用完；
7、拌好的浆料应控制在1小时内用完，施工现场环境温度应控制在5 ～35℃；
8、养护期内禁止踩踏、敲击和碰撞；
9、每次施工完，可用清水冲洗工具及搅拌头；
10、本品碱性小于水泥，对皮肤影响较小，若不慎落入眼中，可用清水冲洗。
